格构柱

产品简介

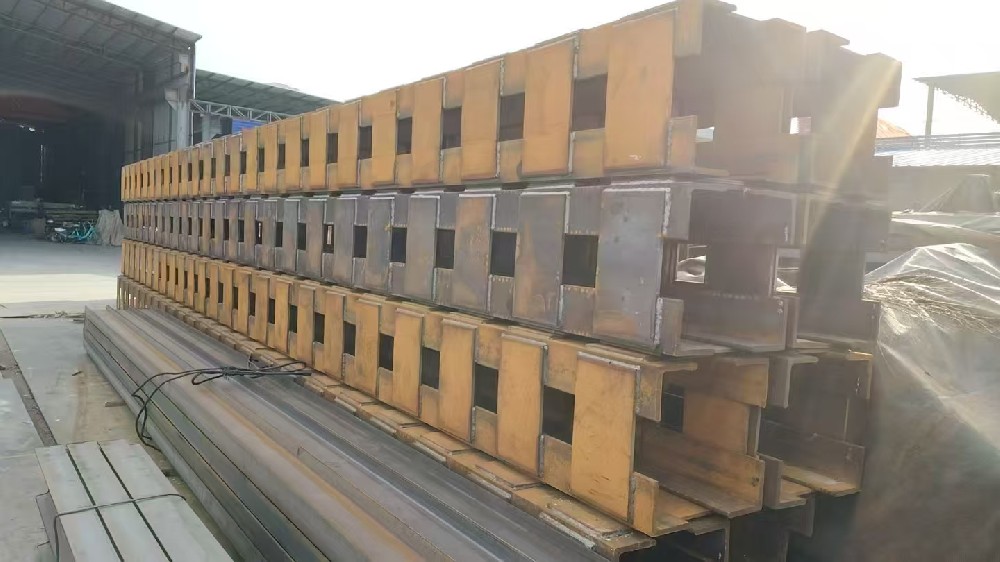

格构柱是一种由 ** 肢件（型钢或钢板）和缀材（缀条或缀板）** 组成的钢结构压弯构件，通过将材料向远离惯性轴的位置布置，在保证轴向承载力的同时大幅提升抗弯性能，兼具节省钢材、自重轻的特点。其典型外观为多根型钢（如角钢、工字钢、槽钢）通过缀板 / 缀条焊接成带规则矩形空洞的柱状结构，常用于需要高抗弯刚度的工程场景。

主要用途

1. 建筑结构领域：作为厂房框架柱、独立柱，或高层、大跨度建筑的支撑柱，承受竖向压力和水平弯矩；

2. 基坑工程领域：用作基坑支护体系的钢支撑立柱（如钻孔灌注桩 + 格构柱组合），支撑混凝土或钢支撑，防止基坑变形；

3. 起重设备领域：作为塔吊、施工电梯的基础立柱，通过 “混凝土灌注桩 + 格构柱 + 混凝土承台” 形式传递竖向荷载与水平力；

4. 临时结构领域：用于桥梁施工临时支墩、钢结构施工胎架等，提供稳定的竖向支撑。

规格参数（通用范围，具体需按工程设计）

1. 截面尺寸：常见外包尺寸为 400×400mm、440×440mm、500×500mm、600×600mm、800×800mm 等，也可定制**尺寸（如 700×700mm、750×750mm）；

2. 肢件材质与规格：

• 材质：Q235B、Q355B 等低碳钢；

• 形式：多采用等边角钢（如 4L140×14、4L160×12）、槽钢（如 40C 槽钢）或工字钢，也可采用圆管（如 3 肢圆管）；

3. 缀材参数：

• 缀板：采用钢板（如 - 500×300×12、-420×300×12），间距通常为 600mm（中心距），材质同肢件；

• 缀条：采用角钢或扁钢，与肢件焊接形成桁架式缀材；

4. 长度与安装：单根长度通常 3～20m（如嵌入灌注桩 3m、总高 21.82m），垂直度误差≤0.5H/100（H 为柱总长度）且≤35mm；

5. 焊接要求：缀板与肢件采用角焊缝围焊，焊缝高度≥12mm，焊条用 E43 系列（Q235B 材质），焊缝质量三级及以上。
