桩基护桩工装

一、产品简介

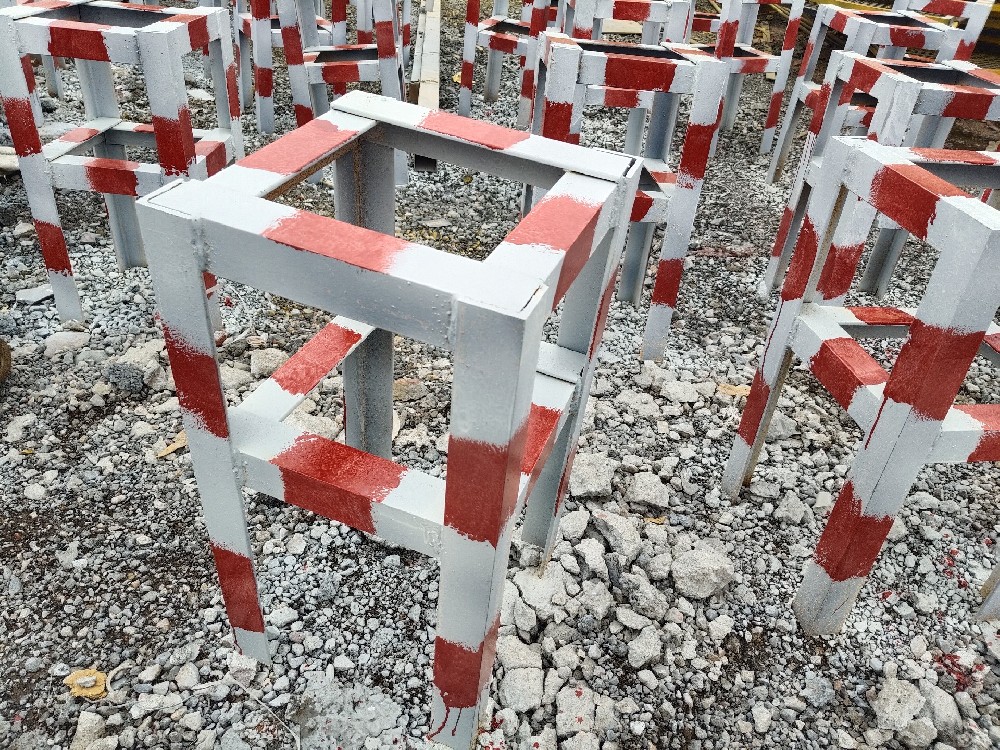

桩基护桩工装是 预制桩（PHC 管桩、方桩）施工的定位与防护装置，采用 Q235B 方钢（40×40×3mm 或 50×50×2.5mm）焊接成方形框架，表面刷红白警示漆。核心结构为 “矩形钢框 + 可调节支腿”，通过套箍式安装固定于桩口或基础钢筋外围，兼具桩位精准定位、钢筋笼对中导向、桩头防撞防护功能，是桩基施工的关键周转性工装（可重复使用 30 次以上）。

二、核心用途

1. 桩位定位与复核：

• 预制桩（如 PHC 管桩）埋设前，通过工装的十字中心线快速定位桩心，误差≤5mm；

• 钢筋笼下放时，工装内框作为导向槽，确保钢筋笼与桩心对中（对中精度≤10mm）。

2. 桩头防护：

• 覆盖灌注桩 / 预制桩桩头（直径 0.8~2.5m），防止施工机械（如挖机、叉车）碰撞桩头钢筋，避免偏位或变形；

• 遮挡雨水、杂物，减少桩头混凝土缺陷（如夹泥、露筋）。

3. 施工过程管控：

• 作为 “工序合格” 的可视化标志（红白涂装醒目，未安装工装禁止下一步施工）；

• 集成水准点功能，通过工装上的水平泡或刻度，复核桩顶标高（误差≤3mm）。

三、典型规格参数（参考行业通用值）

四、产品特点

• 定位精准：框架十字中心线与桩心对齐，解决传统施工中桩位偏差大（8~10mm）的问题；

• 防护可靠：钢框结构包裹桩头，防止机械碰撞（抗冲击能量≥50J）；

• 周转高效：模块化设计，可快速拆分（如分瓣式），适配不同桩径。
