法兰盘

一、产品简介

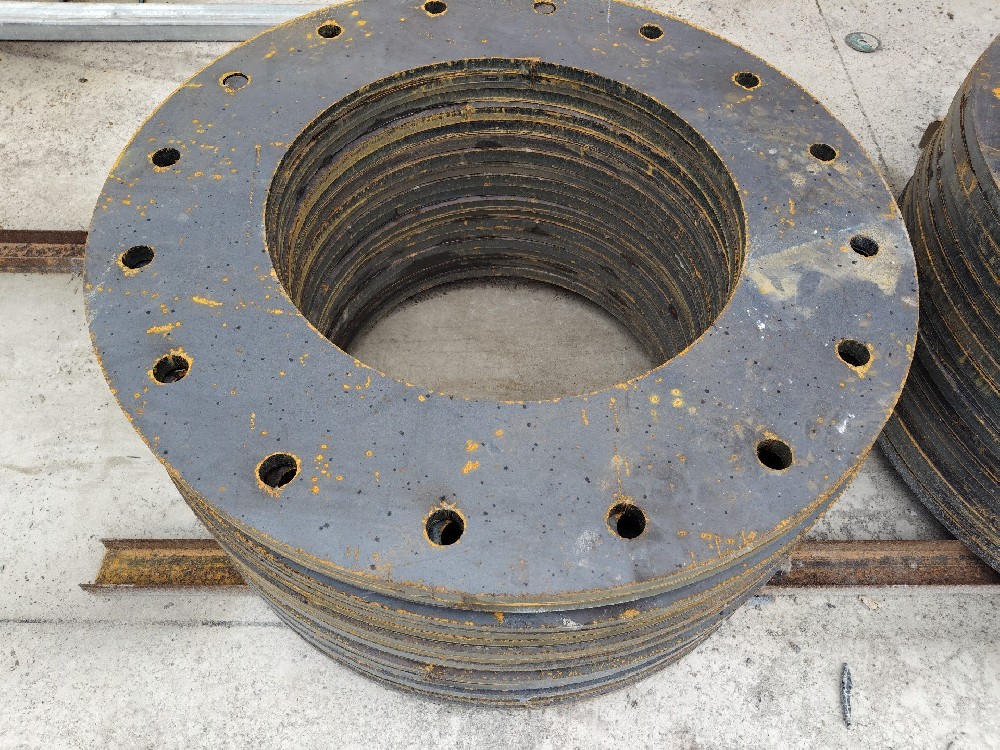

该法兰盘为 大直径圆形连接法兰，采用 Q235B/Q345B 钢板数控切割成型，表面经防锈底漆处理（部分为热镀锌）。核心结构为 “圆形钢板 + 周圈螺栓孔”，通过高强螺栓连接实现预制管桩、钢杆（如路灯杆、电杆）的快速拼接或与基础锚固，兼具 传力可靠、安装便捷、可周转 特性，广泛用于建筑桩基、电力杆、通信杆等领域。

二、核心用途

1. 预制管桩连接：

• 作为 PHC 管桩（预应力混凝土管桩）的端头法兰，实现管桩节间拼接（如 30m 深桩基由 3 段 10m 管桩通过法兰连接），传递竖向荷载（≤3000kN）与水平弯矩（≤500kN・m）；

• 管桩与基础承台连接，通过法兰螺栓与承台预埋件固定，替代传统焊接，缩短施工工期（单桩拼接工时从 2 小时降至 30 分钟）。

2. 钢杆基础锚固：

• 路灯杆、电杆、通信杆的底部法兰，通过地脚螺栓与混凝土基础连接，承受杆体自重（5~20kN）、风荷载（12 级台风下水平力≤15kN）；

• 高杆灯（15~30m）的加强法兰，增加螺栓数量（8~12 组）与钢板厚度（20~25mm），保障大直径灯盘的稳定性。

3. 特殊场景适配：

• 桥梁墩柱施工临时定位法兰（配合钢护筒，控制桩位偏差≤5mm）；

• 钢结构雨棚、广告牌的悬挑梁锚固法兰（传递剪力与扭矩）。

三、典型规格参数（非标定制，参考通用设计）

四、产品特点

• 传力高效：法兰面与管桩 / 钢杆端面全接触，应力分布均匀（相比焊接节点，疲劳寿命提升 30%）；

• 安装便捷：螺栓连接无需现场焊接，降低高空作业风险（如管桩拼接时工人只需拧螺栓）；

• 质量可控：工厂预制 “孔位 + 平整度”，避免现场开孔的误差（孔位偏差≤0.5mm）；

• 环保经济：可重复周转（管桩工程中法兰回收率≥80%），单套成本约 200~500 元（按 Φ800×25mm 规格）。
