地脚螺栓

一、产品简介

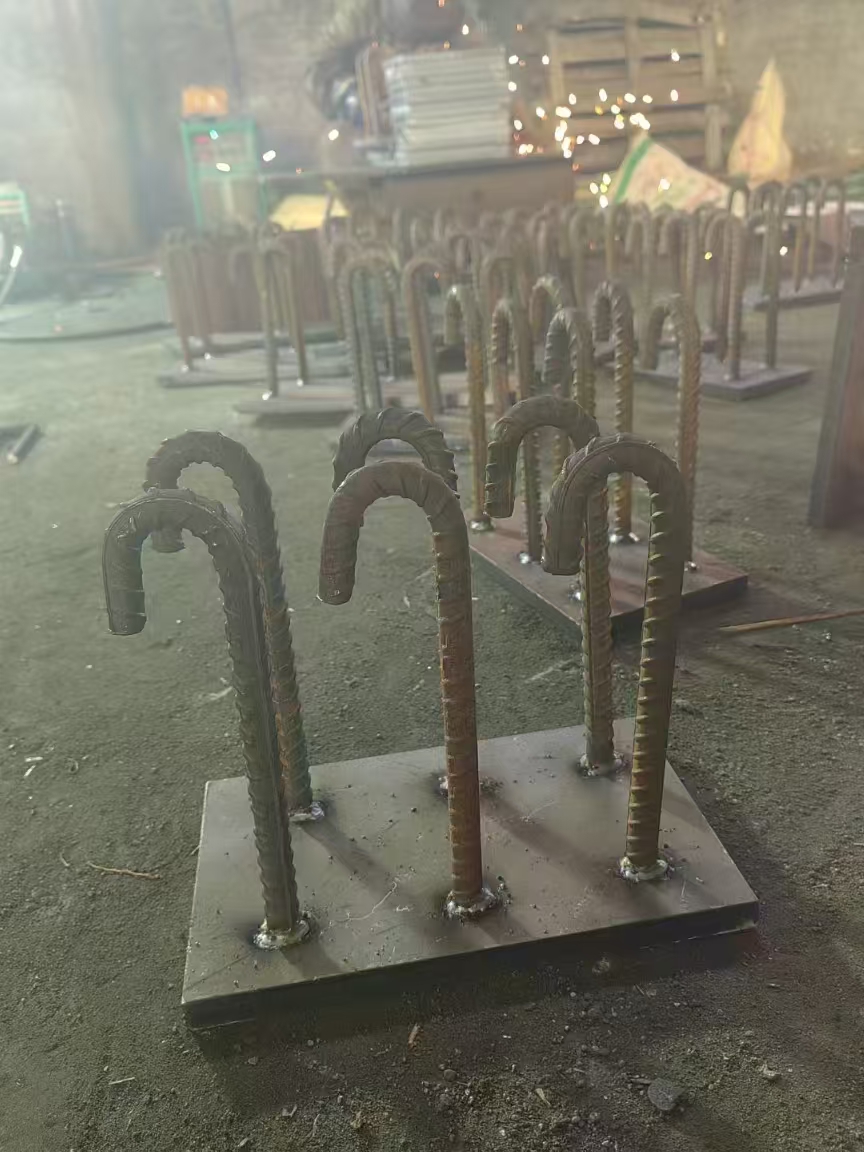

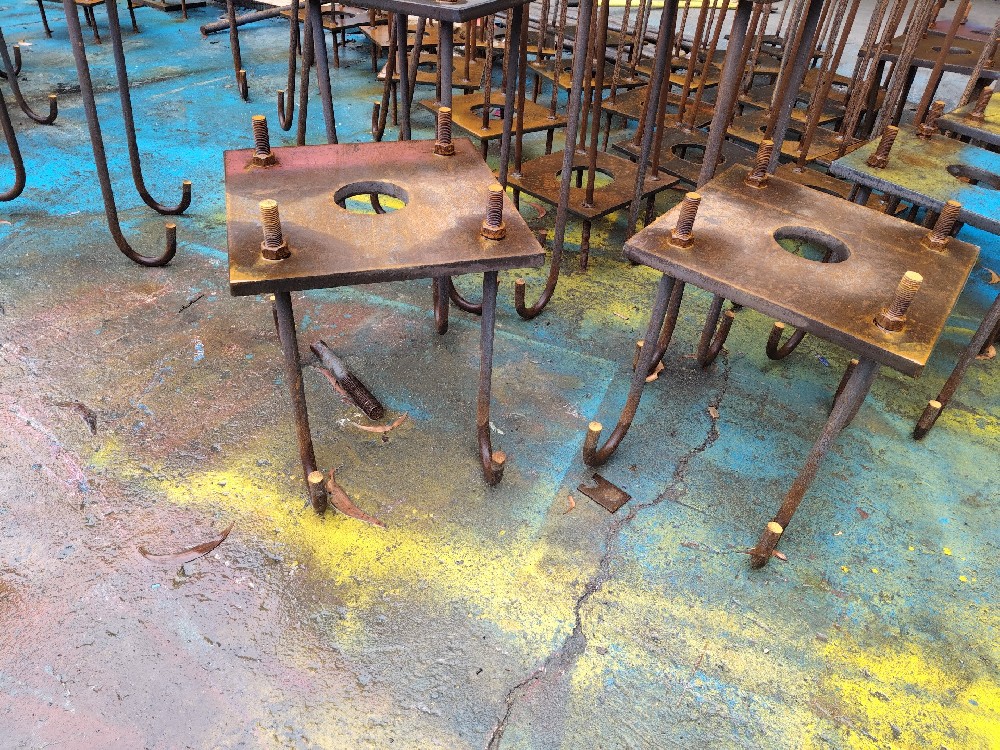

地脚螺栓是 混凝土基础与上部结构连接的核心锚固构件，图中为分体式锚板型地脚螺栓，由方形锚板、L 形锚筋、外露螺栓焊接而成，通过锚筋锚固于混凝土内部，锚板外露用于与设备 / 钢柱的法兰盘螺栓连接。其核心作用是传递竖向荷载、水平力与弯矩，保障结构在各种工况下（如设备振动、强风、地震）的稳定性，广泛用于工业设备基础、钢柱脚、塔吊基础等场景。

二、核心用途

1. 工业设备固定：

• 固定风机、水泵、压缩机等振动设备（通过锚板上的螺栓孔与设备底座连接，防松脱）；

• 机床、生产线等重型设备的基础锚固（单组地脚螺栓承载≥50kN，适配动载工况）。

2. 钢结构连接：

• 钢柱脚与混凝土基础连接（如厂房钢柱、管廊支架柱，通过锚板上的螺栓调整钢柱垂直度）；

• 塔吊基础的多组地脚螺栓（4~8 组，承受塔吊上部结构的竖向压力与水平风载）。

3. 特殊场景适配：

• 桥梁支座、栏杆立柱的锚固（小型化设计，锚板尺寸 200×200mm~400×400mm）；

• 临时设施（如施工栈桥、活动板房）的快速锚固（螺栓可拆卸，周转使用）。

三、典型规格参数（依据图中特征与行业通用标准）

四、产品特点

• 受力可靠：L 形锚筋 + 锚板形成 “抗拔 + 抗剪” 复合锚固，比直锚筋抗拔力提升 30%；

• 安装灵活：锚板上的螺栓孔为椭圆形（或扩大孔），可微调设备 / 钢柱的定位偏差（≤10mm）；

• 周转性强：螺栓可拆卸，锚板与锚筋可二次利用（工地周转≥10 次）；

• 成本可控：单组地脚螺栓成本约 150~300 元（按 M24 规格），比整体式锚栓降低 40%。
